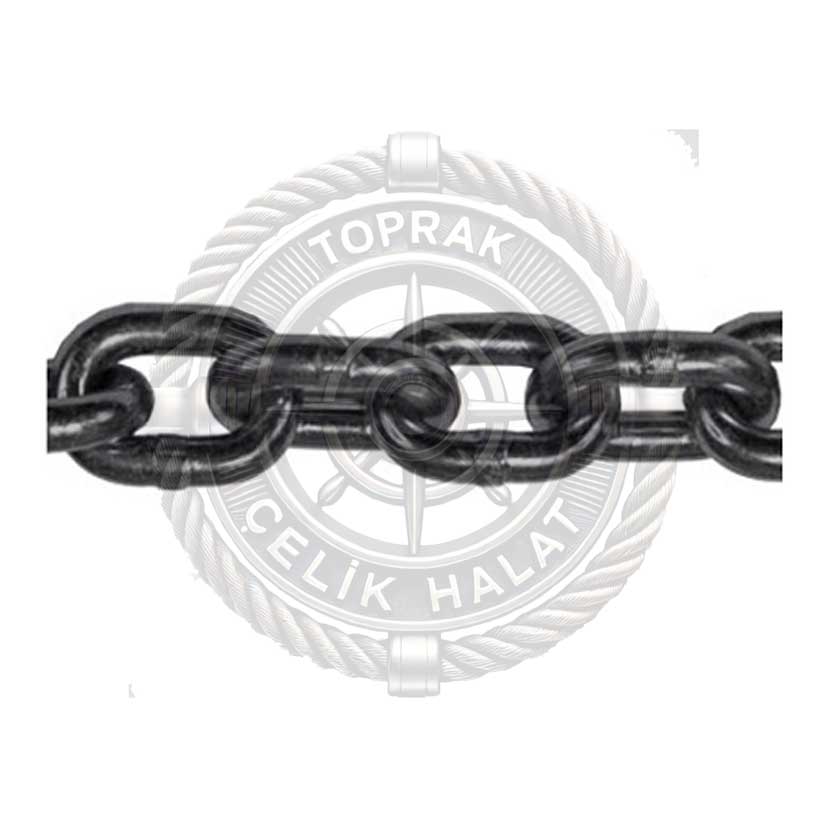

Yüksek Dayanımlı Konveyor Zincirleri DIN 764
|
Çap ve tolerans |
İç uzunluk ve tolerans | İç Genişlik (min) | Dış genişlik (max) | Ağırlık | Çalışma yükü | Çalışma yükü | Kopma yükü | Kopma yükü | 11 Uzunluk | |
| d mm | t mm | B1 mm | B2 mm | Kg/m | kN Max Gk2 | kN Max Gk3 | KN Min Gk2 | KN Min Gk3 | mm | |
| 10 ± 0,4 | 35 + 0,6 | – 0,3 | 14 | 36 | 2 | 10 | 12,5 | 40 | 50 | 385 |
| 13 ± 0,5 | 45 + 0,7 | – 0,4 | 18 | 47 | 3,5 | 16 | 21,2 | 63 | 85 | 495 |
| 16 ± 0,6 | 56 + 0,9 | – 0,5 | 22 | 58 | 5,2 | 25 | 32 | 100 | 125 | 616 |
| 18 ± 0,9 | 63 + 1,0 | – 0,5 | 24 | 65 | 6,5 | 32 | 40 | 125 | 160 | 693 |
| 20 ± 1,0 | 70 + 1,1 | – 0,6 | 27 | 72 | 8,2 | 40 | 50 | 160 | 200 | 770 |
| 23 ± 1,2 | 80 + 1,3 | – 0,7 | 31 | 83 | 11 | 50 | 67 | 200 | 265 | 880 |
| 26 ± 1,3 | 91 + 1,5 | – 0,8 | 35 | 94 | 14 | 63 | 85 | 250 | 340 | 1001 |
| 28 ± 1,4 | 98 + 1,6 | – 0,9 | 36 | 101 | 16,5 | 75 | 100 | 300 | 400 | 1078 |
| 30 ± 1,5 | 105 + 1,7 | – 0,9 | 39 | 108 | 19 | 85 | 112 | 340 | 450 | 1115 |
| 33 ± 1,7 | 115 + 1,9 | – 1,0 | 43 | 119 | 22,5 | 100 | 132 | 400 | 530 | 1265 |
| 36 ± 1,8 | 126 + 2,1 | – 1,1 | 47 | 130 | 26,5 | 125 | 160 | 500 | 630 | 1386 |
| 39 ± 2,0 | 136 + 2,2 | – 1,2 | 51 | 140 | 31 | 140 | 190 | 560 | 750 | 1496 |
| 42 ± 2,1 | 147 + 2,4 | – 1,3 | 55 | 151 | 36 | 170 | 224 | 680 | 900 |
1617 |
